Alumbrado de emergencia en el sector industrial

Tal como queda especificado en el Reglamento de Protección contra incendios para edificios industriales, contarán con una instalación de alumbrado de emergencia de las vías de evacuación los sectores de incendio de los edificios industriales cuando:

a) Estén situados en planta bajo rasante.

b) Estén situados en cualquier planta sobre rasante, cuando la ocupación, P, sea igual o mayor de 10 personas y sean de riesgo intrínseco medio o alto.

c) En cualquier caso, cuando la ocupación, P, sea igual o mayor de 25 personas.

El punto b y c engloban a la mayoría de las industrias existentes, dado que naves industriales con ocupación superior a 10 personas si la industria es de riesgo bajo o superior a 25 si lo es de riesgo medio o alto son la gran mayoría de industrias que nos podemos encontrar.

Así mismo, tal como se indica en el citado reglamento, contarán con una instalación de alumbrado de emergencia:

a) Los locales o espacios donde estén instalados cuadros, centros de control o mandos de las instalaciones técnicas de servicios (citadas en el anexo II.8 de este reglamento) o de los procesos que se desarrollan en el establecimiento industrial.

b) Los locales o espacios donde estén instalados los equipos centrales o los cuadros de control de los sistemas de protección contra incendios.

Locales o espacios que encontramos en la práctica totalidad de industrias.

Pero… ¿Qué condiciones deberá cumplir la instalación de los sistemas de alumbrado de emergencia en la industria?

a) Será fija, estará provista de fuente propia de energía y entrará automáticamente en funcionamiento al producirse un fallo del 70 por ciento de su tensión nominal de servicio.

b) Mantendrá las condiciones de servicio durante una hora, como mínimo, desde el momento en que se produzca el fallo.

c) Proporcionará una iluminancia de 1 lux, como mínimo, en el nivel del suelo en los recorridos de evacuación.

d) La iluminancia será, como mínimo, de 5 lux en los espacios definidos en el apartado anterior.

e) La uniformidad de la iluminación proporcionada en los distintos puntos de cada zona será tal que el cociente entre la iluminancia máxima y la mínima sea menor que 40.

f) Los niveles de iluminación establecidos deben obtenerse considerando nulo el factor de reflexión de paredes y techos y contemplando un factor de mantenimiento que comprenda la reducción del rendimiento luminoso debido al envejecimiento de las lámparas y a la suciedad de las luminarias.

Estos condicionantes que son de obligado cumplimiento, supone la instalación de un circuito independiente, que no tiene mayor problema en una instalación convencional, pero supone un problema importante en las edificaciones industriales debido a las alturas y distancias elevadas que complican y encarecen la instalación, ademas de la utilización de sistemas autónomos de emergencia de potencia que también son de coste elevado.

Ante esta problemática, en Gealed, hemos desarrollado un sistema de emergencia integrado en la misma luminaria, de forma que la campana industrial funciona como una luminaria normal de alumbrado, por lo que tiene la doble funcionalidad, además no requiere instalación adicional, se instala como una luminaria más, pero viene equipada con un sistema autónomo que permite cumplir con el reglamento de protección contra incendios en edificios industriales, de forma que instalaríamos un kit campana industrial-emergencia, en los puntos que se requiere alumbrado de emergencia, regulando la luminaria para que en caso de tener que actuar, bien por un fallo de tensión, bien por una reducción de la misma por debajo de los valores establecidos por el reglamento, la luminaria proporcione el nivel lumínico requerido en el cálculo realizado para que el punto que se tiene que iluminar se ilumine con el nivel establecido en el reglamento indicado.

En una primera fase hemos integrado este tipo de kit autónomo de emergencia en nuestras luminarias industriales led sin driver serie OVNI, entre otras cosas por ser una luminaria industrial de alto rendimiento IP65 120º que tiene la posibilidad de equiparse con el detector de presencia para que funcione solamente en caso de presencia humana, además de poderle acoplar el reflector que regula el haz hasta 90º, lo que la convierte en una luminaria que podemos utilizar de forma eficiente para cualquier tipo de instalación y para cualquier necesidad dentro de la misma instalación.

                                                                                          Fdo. César Estañol Amiguet                                                                                               Director comercial Gealed                                                                                      www.ledsindriver.es

Eficiencia y eficacia en la logística industrial

En los centros logísticos y en general, en los procesos industriales en los que prima la gran cantidad de espacios y productos y la poca presencia de personas o la movilidad de estas a lo largo de las instalaciones, el máximo consumo eléctrico lo constituye el alumbrado de la instalación interior.

El alumbrado led ha desbancado totalmente al resto de alumbrados tradicionales en las instalaciones nuevas e incluso en la adecuación de alumbrado para ahorro energético en instalaciones existentes, debido a los mayores niveles lumínicos alcanzados con el mínimo consumo, lo que permite adecuar las instalaciones a la nueva reglamentación lumínica en puestos de trabajo, a la vez que se obtiene un gran ahorro que permite amortizar la inversión en un periodo de tiempo muy reducido.

eficiencia máxima en centros logísticos industriales

Para el alumbrado de zonas de estanterías y zonas no muy altas, se suelen utilizar luminarias 120º, bien sea modelos tipo OVNI, o modelos tipo lineales, dado que sirven para iluminar pasillos, la zona vertical de las estructuras metálicas y dan una sensación muy buena de uniformidad.

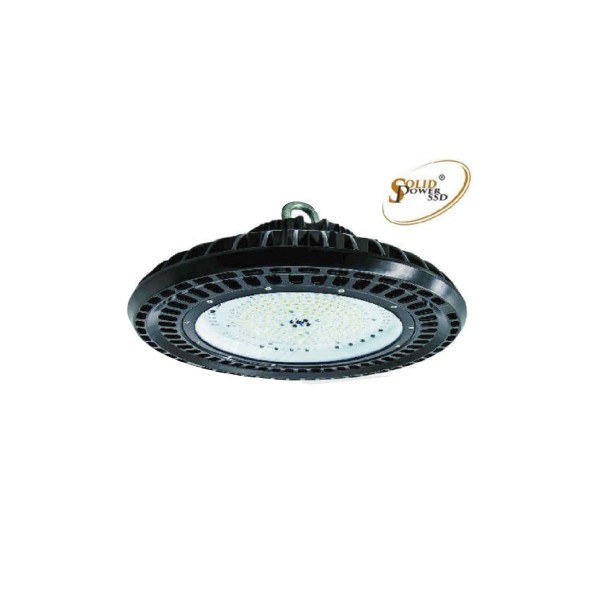

Una de las luminarias más competitivas en este campo es la serie Urano y la Serie Neptuno, aunque en estos momentos se está imponiendo la serie OVNI, dada la facilidad de montaje y la elevada calidad de la luminaria con una curva 120º en todas las direcciones.

Este tipo de luminarias son especialmente recomendadas para naves diáfanas de altura menor a 8 metros y para zonas de pasillos con estanterías en las que es importante iluminara la vertical de las propias estanterías. Pero ¿podemos utilizarla para alturas mayores o si queremos concentrar más el haz lumínico en zonas de estanterías? Ahora sí, dado que hemos diseñado un reflector 90º que permite su utilización en estos casos, consiguiendo unos niveles lumínicos superiores en la zona de trabajo al concentrar la luz en el mismo.

Así pues, podemos utilizar la misma luminaria OVNI en toda la instalación, utilizando el reflector o no dependiendo de si queremos concentrar la luz en la zona de trabajo o si queremos abrir el haz 120º y que se ilumine también todo el entorno que será muy deseable en muchos casos.

En muchos de los procesos industriales, como es el caso de las zonas o empresas destinadas a logística, se destina el espacio iluminado para poder ver las mercancías, estén o no utilizándose en cada momento, dado que la presencia de personas o elementos de tracción automáticos no se produce de forma continuada, sino que ocurre cuando se precisa el material que está en esa posición.

Para estos casos hemos diseñado un sensor de movimiento de gran sensibilidad, que permite que la luminaria esté de normal en su posición de apagado, sin ningún tipo de consumo, aunque también se puede programar para que la posición del mismo sea con un nivel lumínico mínimo determinado, de forma que en cuanto existe un movimiento en el ámbito de influencia del detector la luminaria pasa automáticamente a proporcionar la luminosidad máxima de la misma.

El sistema de detección es muy sencillo, de forma que al implantar el sensor de movimiento a la luminaria, se obtienen unos niveles de ahorro energético espectaculares que se suman al ahorro ya conseguido por el propio alumbrado led, al proporcionar el detector una serie de características que hacen la luminaria mucho más eficiente:

* Regulación de luminosidad automática cuando se usa en combinación con el regulador 0-10V.
* Sensor de luz de día integrado.
* Ajuste del área de detección, tiempo de encendido, y umbral de luz de día mediante switches, o mediante mando a distancia (Opcional).
* Amplio rango de detección, hasta 16m de diámetro y 15m de altura máxima.
* Posibilidad de ajuste mediante mando a distancia opcional.

 El detector por defecto dispone de la función ON-OFF.
Se utiliza sin tener que añadir un regulador externo. En esta función la luminaria se enciende al 100% de su luminosidad cuando el sensor detecta algún movimiento y se apaga una vez transcurrido el tiempo total (tiempo de mantenimiento + tiempo de stand-by) ambos definibles por el usuario.

Así pues, el funcionamiento normal del detector será el siguiente:

Con luz suficiente natural en la zona de detección, el detector no dará señal a la luminaria, por lo que esta permanecerá apagada aunque el sensor detecte movimiento.

En el caso en que el nivel lumínico de la zona sea inferior al requerido para el normal funcionamiento, en cuanto el sensor detecte el mínimo movimiento dentro de su ámbito de actuación, procederá al encendido de la luminaria al 100% de su luminosidad.

Transcurrido el tiempo predefinido sin que el sensor haya detectado ningún tipo de movimiento, la luminaria volverá a la posición de apagado, por lo que el ahorro energético será máximo.

Existe también la posibilidad cuando se usa en combinación con el regulador 0-10V  que el sensor pueda realizar 3 niveles de encendido, 100% cuando detecte movimiento, nivel medio de intensidad a definir, durante un tiempo posterior al haber detectado movimiento y nivel OFF cuando haya pasado el tiempo que definamos.

Así pues, con la misma luminaria led sin driver de calidad contrastada y fiabilidad total especialmente diseñada para usos industriales, podemos tener alumbrado 120º, alumbrado 90º y detección individual de movimiento para el encendido puntual de las luminarias que sean necesarias en cada momento, un avance más dentro de la eficiencia energética en instalaciones industriales.

                                                                                                      César Estañol Amiguet                                                                                    director comercial de GEALED                                                                      www.ledsindriver.es

Alumbrado eficiente en garajes

Los garajes interiores son espacios en los que se producen diversas circunstancias que los hace de especial relevancia.

Por un lado son espacios cerrados, muchas veces en sótanos, lo que hace por un lado la necesidad de un buen alumbrado interior, y por otro la existencia de ventilaciones para evitar humos, olores, atmósferas explosivas, humedades…

Por otro lado son espacios en los que se almacenan gran cantidad de vehículos con depósitos de combustibles, muchos de ellos volátiles que hace que los locales sean calificados como espacios con riesgo de incendio y explosión.

Y además son locales de pública concurrencia, dado que las personas que en ellos se encuentran, actúan libremente sin que nadie esté pendiente de ellos.

Estas circunstancias provocan que estos espacios se tengan que tratar con especial cuidado a la hora de dimensionar y definir sus instalaciones y especialmente los receptores de alumbrado.

El consumo energético del alumbrado dentro de un garaje es significativo.  En garajes públicos en los que el alumbrado está las 24 horas en funcionamiento aún en mayor medida, pero hemos sacado la media de los distintos consumos en garajes de todo tipo para ver la relevancia real media del alumbrado en los mismos.

Tradicionalmente el alumbrado más utilizado en los garajes ha sido el tubo fluorescente, en el interior de una carcasa de policarbonato constituyendo una luminaria estanca, instalada en superficie y adecuada al tipo de local en el que se encuentra.  La composición de las pantallas fluorescentes suele ser de 2 tubos de 36 W o 2 tubos de 58 W con balastro convencional, siendo su consumo real:

A la hora del cambio a la eficiencia energética, inicialmente se sustituían los tubos fluorescentes con tubos led, debiendo anular las reactancias y condensadores de las pantallas, cambiar los tubos, manteniendo la luminaria estanca vieja existente.

Actualmente ya no tiene sentido esta solución, las nuevas pantallas led sin fuente de alimentación estancas tipo Neptuno de 50W, ofrecen  una solución óptima y solamente hay que quitar la luminaria antigua y colocar la nueva en el mismo sitio.

luminaria neptuno. www.ledsindriver.es

Una luminaria que ofrece un ahorro superior al 60% sobre el alumbrado existente, proporcionando un nivel lumínico superior al que se tenía con los tubos fluorescentes.

Pero además de disponer de una mejor luminaria, el coste en relación al cambio por tubos led es muy competitivo, dado que se evita la mano de obra de la adecuación de las pantallas existentes.

La pantalla Neptuno de 50 W tiene además unas muy buenas características de fabricación, lo que lo hacen una luminaria muy competitiva y atractiva, no solo para el uso garajes, sino también para el uso industrial en general.

Su perfecto acabado proporciona la mejor estanqueidad, garantizando el grado de protección una vez instalada.

Su cobertura opal y su apertura 150º proporcionan una uniformidad para alturas no muy elevadas sin deslumbramientos.

Materiales de calidad, fabricados en España, con estándares de calidad europeos, garantizan la fiabilidad y eficiencia del sistema.

Todo ello para obtener los requisitos reglamentarios en el tipo de instalación en la que vayan ubicados.  En concreto, en el caso que nos ocupa, nos hemos centrado en los garajes cerrados, en los que la normativa es clara en cuanto a los requerimientos necesarios:

A tener en cuenta en las instalaciones nuevas a realizar, pero importante también en las adecuaciones a sistemas alumbrado led de los sistemas tradicionales, dado que la elección de una buena luminaria nos puede permitir llegar a los valores exigidos por la normativa, por lo que conseguimos el objetivo del ahorro y la eficiencia al mismo tiempo que la legalidad de nuestras instalaciones.

En definitiva, una muy buena luminaria ideal para instalaciones industriales en las que se requiera uniformidad y no se disponga de mucha altura.  También ideal para el alumbrado puntual en procesos industriales, y dispone de hermanos mayores con las serie Urano de 80 W y la serie Júpiter de 175 W y 220 W.  Todo ello supone una gama perfecta de luminarias industriales lineales que nos dan solución a cualquier necesidad que tengamos.

                                                                                                     César Estañol Amiguet                                                                                       Director comercial de Gealed      gealed@ledsindriver.es

Alumbrado en instalaciones deportivas

Las instalaciones deportivas plantean en general una problemática común en el alumbrado de las mismas.

En primer lugar, requieren muchos proyectores de mucha potencia, lo que supone una potencia elevada contratada a la empresa suministradora del servicio por un lado y un cableado de grandes secciones, para evitar las caídas de tensión propias de instalaciones de potencia en las que hay mucha distancia entre los cuadros eléctricos y los focos de alumbrado.

Los proyectores utilizados por regla general son de lámparas de descarga, vapor de sodio o halogenuros metálicos, lo que supone que en caso de apagado del alumbrado, requiere se enfríen los equipos por lo que no se dispondrá de nuevo de alumbrado hasta que no pasen unos 10 minutos aproximadamente.

Estas lámparas de descarga utilizadas tienen una pérdida de rendimiento muy importante a lo largo del tiempo, lo que provoca que a los meses de la instalación, el nivel lumínico en la instalación se reduzca considerablemente.

Coste elevado de la reposición de las lámparaectores y a la difícil accesibilidad a los mismos y la dificultad de su manipulación por estar al aire libre.

Con el cambio lumínico generalizado al alumbrado led, se consigue solucionar la mayor parte de estos problemas, pero ojo, si no se hace de forma profesional y con un fabricante adecuado y de calidad contrastada, nos podemos encontrar con una mala solución que agrave y no solucione el problema que teníamos.

1.- Luminarias de potencia suficiente.

 Para sustituir luminarias de potencia hasta 400 W, cualquier fabricante puede dar una solución óptima, con mayor o menor potencia.  Así pues con un proyector de calidad contrastada como gealed, podemos sustituir el nivel lumínico de un proyector de halogenuros metálicos de 400 W por un proyector de 150 W led, proporcionando 18000 lúmenes reales.   Ahora bien, si disponemos de proyectores de 1000 W o 2000 W, no todos los fabricantes disponen de la tecnología que garantice la sustitución adecuada del producto. Presentamos los proyectores de 500 W y 1000 W led sin driver, que proporcionan 65000 lumenes y 131000 lumenes reales respectivamente.

2.- Fiabilidad profesional.

La fuente de alimentación de los sistemas led está compuesto por un sistema electrónico de elementos pasivos cuya vida útil es mucho menor que la de los diodos led, por lo que solo asegura realmente la vida útil del led el sistema SSD led sin driver, por lo que para solucionar la durabilidad definitiva de los sistemas de alumbrado hay que apostar por luminarias led sin driver.

3.- Calidad lumínica.

Las luminarias led fabricadas con los estándares europeos, garantizan la curva lumínica mediante el aporte de los ficheros IES de cada una de las luminarias, de forma que se pueden introducir en el dialux y obtener una simulación real del resultado final de la instalación.  Otro de los factores importantes en instalaciones deportivas específicas para transmisión por televisión es el índice CRI, que debe alcanzar valores superiores a 90 para alta definición y superiores a 95 para 4K, muy común en retransmisiones de pádel pro tour, tenis ATP, fútbol, baloncesto o cualquier deporte de competición.

Con todo ello podemos acometer con total garantía el estudio y posterior ejecución de todo tipo de instalaciones deportivas, desde la instalación más exigente en cuanto a requerimientos lumínicos y fiabilidad, hasta la instalación deportiva para usuarios de carácter lúdico o social, que dispondrán del mejor producto profesional al mejor precio.

 Con resultados estudiados a priori, por lo que evitamos sorpresas en la instalación, ni en el momento del montaje, por disponer de las luminarias de menor peso y volumen del mercado al evitar la costosa y pesada fuente de alimentación, ni en la puesta en marcha, por disponer del resultado lumínico de antemano, ni durante la vida útil de la luminaria, por eliminar la fuente de alimentación, gracias a nuestro patentado sistema SSD que funciona alimentar directamente la luminaria a 230 V, garantizando la vida útil y por lo tanto el rendimiento y la fiabilidad de la misma.

Y todo ello con un producto fabricado íntegramente en España, con todos los estándares de calidad europeos y al precio más competitivo, gracias a nuestro sistema totalmente automatizado de producción, lo que nos permite ser líderes del mercado lumínico led.

                                                                                          Fdo. César Estañol Amiguet                                                                                              Director comercial Gealed                                                                                                           www.ledsindriver.es                                                     gealed@ledsindriver.es

Alumbrado industrial de altura

El alumbrado de naves industriales para una altura igual o superior a 8 metros precisa de luminarias con reflector adecuado para poder alcanzar el nivel lumínico requerido en la zona de trabajo.

Al disponer de una altura importante, el hecho que se planteaba en las instalaciones industriales de menor altura de falta de uniformidad y sensación lumínica desagradable al quedar la parte de las paredes y de la zona alta de la nave más oscura, ya no ocurre, dado que las reflexiones que se consiguen con la altura son mayores, por lo que la sensación lumínica es buena con luminarias de haz de 90º e incluso con curvas de 60º, dependiendo de la altura, la separación entre las luminarias y el nivel lumínico requerido.

Nave industrial de 10 metros de altura

Así pues, en la imagen de la nave anterior se puede observar que no se aprecia diferencia lumínica a diferentes alturas, lo que proporciona una sensación lumínica agradable, por lo que en esta instalación ni siquiera se precisaría alumbrado puntual en los puestos de trabajo.

El abanico de luminarias que pueden cubrir estas necesidades es amplio, y depende la elección de una luminaria u otra de las características físicas que se requiera de la misma.

Las campanas industriales que hemos desarrollado en Gealed con reflectores de 60º o 90º son dos, la serie Montreal, en potencias de 100, 150 y 200 W, con un rendimiento real de la luminaria de 132 lúmenes/Watt, con grado de protección IP60 y regulable en flujo de 0 a 100%

y la serie Magnum, que además de las características de la anterior, es grado de protección IP65, pudiéndose instalar en exterior como proyector con lira con 13 posiciones de inclinación hasta 216º.

Recientemente se han desarrollado 2 nuevos modelos, para cuando no se requiera tanto requerimiento para el disipador y el reflector, dos modelos más sencillos, pero con todo el corazón de los anteriores, tanto en la eficiencia (132 lúmenes/Watt) como en la fiabilidad, dotada de PCB de aluminio con led Philips y sistema sólido de alimentación SSD, se trata por un lado de la serie Alfa:

Con reflector único de 90º, temperatura de color 5000ºK y 6500ºK y cobertura de la PCB en lugar de en el reflector, lo que permite un producto de mucha calidad a un precio increíble.

Y por otro lado la serie Delta, que es la misma que la Montreal, con sus mismas características y posibilidades, pero con la cobertura de la PCB y el reflector exterior de 90º, lo que permite abaratar el producto.

Todas estas luminarias permiten alturas importantes, habiéndose instalado incluso en naves de 20 metros de altura, previo introducción de los datos luminotécnicos en el dialux, lo que nos asegura el resultado real final que necesitamos antes de realizar la instalación.

Este tipo de luminarias, es adecuado también por ejemplo para instalaciones deportivas de interior, que normalmente requieren mucha altura y un buen rendimiento lumínico al menor coste energético posible.

En definitiva para cada aplicación o instalación hay que buscar la luminaria adecuada, dado que la separación entre ellas, lo que supone mayor o menor número de aparatos, la altura de la instalación, la apertura del haz para concentrar o abrir más la luz y el nivel lumínico requerido tanto en la zona de trabajo como en su entorno, es más importante para la elección óptima y eficiente de la luminaria que los lúmenes que emita o el precio que cueste, dado que lo barato si no cumple las especificaciones requeridas siempre será caro.

                                                                                          Fdo.: César Estañol Amiguet                                                                                       Director comercial de Gealed                                                                                                      gealed@ledsindriver.es                                                                                                            www.ledsindriver.es

SOLUCIONES DE ALUMBRADO LED PARA NAVES INDUSTRIALES

Tradicionalmente el alumbrado general en naves industriales se ha implementado con campanas de lámparas de descarga.    Se trata de obtener un alumbrado general en instalaciones de mucha superficie y altura , para usos normalmente poco precisos como son los procesos industriales con maquinaria pesada, los procesos productivos con trasiego de mercancías, los almacenamientos de materias primas o productos terminados…

Primero se utilizó la luz mezcla, que era una lámpara incandescente con un gas que mejoraba el rendimiento de aquella funcionando directamente conectada a la red.  Después apareció el vapor de mercurio, con mayor rendimiento que las anteriores, pero que precisaba ya de un equipo de arranque para su funcionamiento.  Después apareció el vapor de sodio, y finalmente las lámparas de halogenuros metálicos, que se generalizaron debido a su rendimiento lumínico y a la buena descripción cromática que proporcionaban.

Las potencias normalmente instaladas eran de 250 W para naves de 5 o 6 metros de altura, y 400 W para naves de mayor altura.

Esta era la única forma de iluminar grandes naves industriales con el menor coste posible de instalación.

Estas luminarias, provistas de equipo de arranque compuesto por una reactancia y un arrancador, consumen debido a estos equipos aproximadamente un 20% más, lo que supone consumos superiores a 280 W y 450 W respectivamente.

Además se da la circunstancia que las lámparas de halogenuros metálicos reducen con el tiempo de forma considerable la luminosidad que ofrecen, debido a un deterioro en el gas de su interior, lo que además aumenta el consumo de la luminaria.

Si hubiese que iluminar una nave industrial con alumbrado fluorescente habría que llenar de puntos de luz todo el techo, para obtener un nivel lumínico aceptable.

El fluorescente, en el sector industrial se utiliza para alumbrado puntual de procesos, como son líneas de producción o mesas de trabajo.

El nivel lumínico necesario en una industria depende en gran medida de la actividad a realizar en la misma.  Una iluminación inadecuada en el trabajo puede originar fatiga ocular, cansancio, dolor de cabeza, estrés y accidentes.  El grado de seguridad con el que se ejecuta el trabajo depende de la capacidad visual y ésta depende, a su vez, de la cantidad y calidad de la iluminación. Un ambiente bien iluminado no es solamente aquel que tiene suficiente cantidad de luz.

En una misma planta industrial puede haber distintas áreas destinadas a diferentes actividades o procesos, y cada una de ellos tiene unos requisitos o necesidades de iluminación concretos, que podrían servir como base.

Industria de alta precisión, área de producción: 1000 a 3000 lux.
Industria de precisión, área de producción: 600 a 2000 lux.
Industria ordinaria, área de producción: 300 a 800 lux.
Industria basta, área de producción: 200 a 600 lux
Talleres de montaje de piezas pequeñas: de 500 a 1200 lux.
Talleres de montaje de piezas medianas: de 300 a 1000 lux.
Trabajos muy finos en banco o máquina: de 1000 a 3000 lux.
Depósitos y almacenes: entre 50 y 400 lux.
Embalaje: entre 100 y 400 lux.
Cámaras frigoríficas: entre 100 y 250 lux.

Siendo los niveles mínimos exigidos por el Reglamento de Seguridad e higiene en el trabajo:

Lo mejor para adecuar una instalación a estos niveles con la menor inversión posible sería remitirnos las dimensiones y altura de la nave y el uso de la misma, para definir las luminarias y cantidad de ellas para obtener una óptima y eficiente iluminación.

En el caso de adecuación de alumbrado existente, las luminarias led sin driver industriales que fabricamos, proporcionan un nivel de alumbrado tal que nuestras campanas de 150 W proporcionan mayor nivel lumínico que cualquiera de las instaladas en la actualidad de 400 W y nuestras campanas de 100 W proporcionan mayor nivel lumínico que cualquiera de las instaladas en la actualidad de 250 W, que son las que normalmente se utilizan.

Como el sistema utilizado tradicionalmente para el alumbrado ha sido el de campanas industriales, lo mismo se ha traducido ahora a los sistemas led, utilizándose luminarias led sin driver con reflector para varios ángulos de apertura normalmente 90º.

El problema que existe con este tipo de alumbrado es que si la altura de la nave es de 5, 6 o incluso 7 metros, el haz proyectado del led crea un efecto de luces y sombras que no es demasiado agradable, por lo que hemos desarrollado una campana para alumbrado industrial de 120º de apertura de haz, lo que proporciona para estas alturas una uniformidad perfecta a la vez que un óptimo nivel de alumbrado.

Una luminaria con un diseño industrial, dotada de un rendimiento de hasta 135 lúmenes/Watt, pudiendo utilizarse tanto en la versión campana de alumbrado industrial, mediante la fijación tipo hook o como proyector mediante la lira de fijación.

Como todos los productos fabricados en España por Gealed, la descripción cromática es superior a 0,8 (CRI > 0,8), el factor de potencia superior a 0,9 (cos fi > 0,9), fiable 100% al no disponer de fuente de alimentación sustituida por nuestro exclusivo sistema SSD que permite que la luminaria cuente con la misma vida útil que el propio diodo led (vida útil > 40000 h) y regulables de 0 a 100 de su potencia nominal.

Las características constructivas también nos diferencian del resto de luminarias del mercado, gracias al cristal de seguridad, al chasis de aluminio de alta pureza y a las distintas posibilidades de fijación.

En definitiva, la solución ideal para alumbrado general de naves hasta 7 metros de altura, por su grado de apertura, que permite iluminar uniformemente todo el contorno y no solamente la zona de trabajo, lo que da una mejor calidad visual.

Nave almacén iluminada con campanas de halogenuros metálicos 400 W.

Esta foto está tomada en una nave con alumbrado tradicional entre estanterías de paletización con campanas de halogenuros metálicos de 400 W.

Nave industrial para uso almacén iluminada con campanas led sin driver OVNI 165 W

El cambio es evidente cuando se sustituyen por campanas led sin driver serie OVNI de 165 W BF de 21780 lúmenes reales.

                                                                                           Fdo. César Estañol Amiguet                                                                                            director comercial GEALED                                                        www.ledsindriver.es    gealed@ledsindriver.es

LED PARA USO INDUSTRIAL: Sólo para profesionales.

¿Por qué no sirven las luminarias Led normales para uso empresarial e industrial?

Los motivos son claros:

El LED necesita  de una corriente y voltaje reducido y constante para su correcto funcionamiento y es aquí donde aparece el DRIVER como fuente de alimentación que permite adecuar la tensión recibida y rectificar la corriente convirtiendo la corriente alterna (CA) de la red eléctrica en corriente continua (CC).

Aunque a primera vista parece un elemento sencillo, el DRIVER está compuesto por un elevado número de componentes electrónicos que aumentan su volumen, encarecen el producto de manera sustancial y son susceptibles de numerosos fallos.

Actualmente existe un amplio abanico de DRIVERS como Boost, BuckBoost, Steep Up, FlyBack o PWMc. Todos ellos tienen un elemento en común, los condensadores electrónicos.

¿Que es un condensador electrónico y para que sirve?

Para proporcionar al LED una corriente y voltaje reducidos y constantes y adecuar la energía eléctrica recibida al inicio del proceso, ésta debe almacenarse durante un periodo corto de  tiempo para posteriormente ser liberada según la necesidad del sistema.

El condensador electrónico o electrolítico es el encargado de ejercer dicha función pero tiene un gran inconveniente, su vida útil es relativamente corta.  Factores como la temperatura, la frecuencia o las  variaciones de corriente afectan considerablemente a su funcionamiento y es aquí donde el DRIVER se ve afectado.

Este es el cuadro de la vida útil de un condensador:

¿Cuál es la vida útil de un DRIVER y en consecuencia de una Lámpara LED?

Una vez conocido el funcionamiento del LED y los elementos principales que lo componen, es cuando podemos comprender con claridad que aunque muchos fabricantes de LED nos garanticen una vida mínima de 50.000h dudemos de su veracidad ya que en su interior está alojado un DRIVER con componentes cuya vida útil es mucho menor.

El condensador, que es el “alma o pila” del DRIVER, con el tiempo de uso, la temperatura de trabajo, la tensión en sus bornes, etc., sufre una pérdida de carga llegando a un punto en el que el DRIVER ya no podrá entregar las necesidades mínimas del LED o existe también la posibilidad de que el electrolítico acabe destruyéndose.

Nos encontramos por tanto ante un nuevo sistema de iluminación más eficiente y sostenible  pero con una limitación muy importante como es la calidad y longevidad de las instalaciones eléctricas.

¿Qué es la tecnología Solid Power SSD y en qué consiste?

La tecnología Solid Power SSD es un sistema innovador que ofrece mayor vida útil a sus instalaciones. Diseñado, fabricado y patentado por Gealed, este nuevo sistema consiste en la eliminación de cualquier componente que pueda acortar la vida del sistema, pasando a alimentar el LED con componentes semiconductores que mantienen la corriente constante evitando así el uso de condensadores que acorten el funcionamiento del LED.

Además hemos querido dar un paso más allá. Mediante la tecnología  Self – Biased Transitor (SBT), hemos diseñado un sistema capaz de  alimentar el LED sin modificar la tensión de entrada pasando a eliminar de esta manera otro componente crucial, el transformador. Destacar también que este componente está diseñado con un coeficiente de temperatura negativo reduciendo así la corriente de salida que es la causante del aumento de la temperatura y en consecuencia protegiendo de manera significativa el LED.

Finalmente  se miniaturizan todos los componentes y se integran en un único chip que optimiza el consumo, favorece la disipación térmica y aumenta la calidad y garantía de nuestros productos.

Utiliza luminarias led para uso empresarial e industrial, las únicas que te garantizan realmente la fiabilidad total del producto en las condiciones de uso habituales en el sector profesional.

                                                                                        Fdo.: César Estañol Amiguet                                                                                               director comercial Gealed                                                                                                             www.ledsindriver.es                             gealed@ledsindriver.es

INNOVACIÓN TECNOLÓGICA EN LOS SISTEMAS DE ALIMENTACIÓN LED

El LED, independientemente de la marca o modelo, presenta una característica muy especial, no posee resistencia interna y para que emita luz hay pues que suministrarle una corriente y una tensión constantes.

La tensión habitual en las instalaciones es de 230 V  monofásicos o 400 V trifásicos en corriente alterna, que no es válida para alimentar al led, por lo que hay que recurrir a fuentes de alimentación para adecuar la tensión y rectificar la corriente.

Cuando la fuente alimenta una lámpara led se suele emplear el nombre de “driver” puesto que también tiene que inyectar corriente.

En la actualidad existen muchas maneras de adaptar e inyectar corriente, cada una con sus ventajas e inconvenientes:  Boost, Buck-Boost, Steep-Up, Flyback, PWM… , aunque todas comparten un elemento común, están fabricadas con componentes electrónicos.

DRIVER TRADICIONAL

Entre los componentes electrónicos utilizados, para poder manipular la corriente, ésta se debe almacenar durante unos instantes para luego ser liberada según necesidad.   Esta acción se consigue mediante los condensadores.

electrolítico

Cuando trabajamos con potencias de varios Watts, los condensadores deben ser de tipo electrolítico.

El problema es la vida útil de estos condensadores, que depende de la temperatura a la que se encuentra y a las horas de funcionamiento, y que oscila, tal como se observa en la tabla de 1000 a 5000 horas.

Así pues, el condensador se muestra como una “batería” y su carga va disminuyendo con las horas de uso, con la temperatura de trabajo, con la tensión en sus bornes y por distintos factores, que lo convierten en el talón de Aquiles de cualquier driver, sea cual sea su marca.

Transcurrido un tiempo más o menos importante de uso, el driver no puede entregar las necesidades mínimas del Led o bien el electrolítico se destruye, por lo que la vida útil mínima que los fabricantes de Led se comprometen a garantizar simplemente es imposible, dado que en su interior está alojado un driver con componentes que perecen muchísimo antes que el propio Led.

Esa es la cruda realidad, por eso en GEALED hemos diseñado nuestro propio sistema de alimentación exclusivo basado en nuestro departamento de I+D que utilizando la última tecnología ha eliminado cualquier componente que pueda acortar la vida del sistema.

tecnología componentes

Luego hemos diseñado un sistema capaz de alimentar los leds que componen cada una de nuestras luminarias, sin tener que modificar la tensión de entrada, por lo que eliminamos otro elemento clave, el transformador.

transformador

Y finalmente hemos miniaturizado todos los componentes, integrándolos bajo un solo chip, optimizando el consumo y favoreciendo la disipación térmica.

integrado

El resultado, nuestro exclusivo y patentado SSD, Solid State Draving, o lo que es lo mismo, un sistema de alimentación de estado sólido, con el que conseguimos en un solo integrado realizar todas las funciones propias de un driver, a la vez que igualamos la vida útil de la luminaria a la de los propios leds que la componen.

ssd

Un producto fabricado en España, que cumple todos los estándares europeos, así como con todas las normas nacionales e
internacionales de seguridad y compatibilidad electromagnética.

normas

Los sistemas lumínicos LED están aquí y han venido para quedarse.  Nadie duda hoy en día en que no adecuar el alumbrado a tecnología led es tirar el dinero, dada la eficiencia de estos sistemas, pero hay que apostar por la calidad, y estos detalles técnicos tan importantes para el funcionamiento de estos sistemas no se tienen en cuenta con las consecuencias graves que eso conlleva.

                                                                                                     César Estañol Amiguet                                                                                          Ingeniero Técnico Industrial                                                                                                     gealed@ledsindriver.es

La mejor solución para el alumbrado industrial

Cuando apareció el sistema led como sistema de iluminación eficiente, se pensó en sustituir las distintas lámparas utilizadas en el alumbrado tradicional por lámparas tecnología led.bombillas

Así pues aparecieron las bombillas E27 led, para sustituir las bombillas incandescentes, las dicroicas led para sustituir las dicroicas halógenas, las bobillas G24 led, para sustituir las bombillas G24 compactas, los bombillones E40 led, para sustituir las lámparas de descarga de las campanas industriales y las lámparas de descarga de las distintas farolas utilizadas en alumbrado público, o los tubos led para sustituir los tubos fluorescentes tradicionales.

En todos los casos se adecuaba el sistema led a la forma de la lámpara o bombilla tradicional, para incorporarla a un sistema tradicional de iluminación que no estaba diseñado para la nueva lámpara de ahorro energético led que ahora se implantaba, ni fotométricamente ni para la disipación de energía del sistema led.

Poco a poco se ha ido transformando los sistemas led a sistemas completos, pasando a ser luminarias led con curva fotométrica concreta, para bien sustituir completamente la luminaria y lámpara tradicional, bien para utilizar en instalaciones nuevas.

luminarias

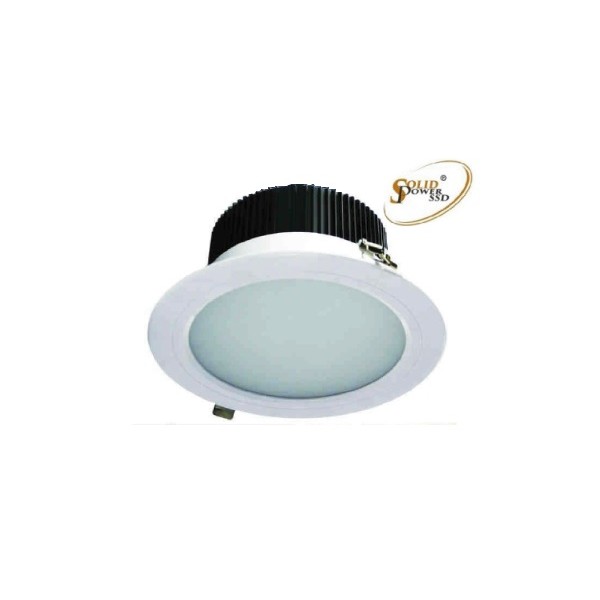

Así pues, se utilizan luminarias led tipo downlight para sustituir los halógenos completos, downlights completos led en lugar de sustituir las lámparas compactas, campanas led para sustituir campanas industriales tradicionales, farolas led para sustituir farolas de descarga convencional, y ahora pantallas estancas led para sustituir pantallas fluorescentes estancas.

centro comercial

El colocar tubos led en el interior de pantallas estancas, plantea varios problemas.  En primer lugar al ser una pantalla estanca, la disipación del tubo led no es la adecuada, por lo que las posibilidades de no funcionar bien el sistema resultante aumenta, por otro lado, las pantallas estancas disponen de un sistema de difusión normalmente prismático, de forma que al proyectar sobre el mismo los diodos led del tubo led, se producen unos brillos desagradables, que no existían en el sistema de alumbrado fluorescente.

estanca

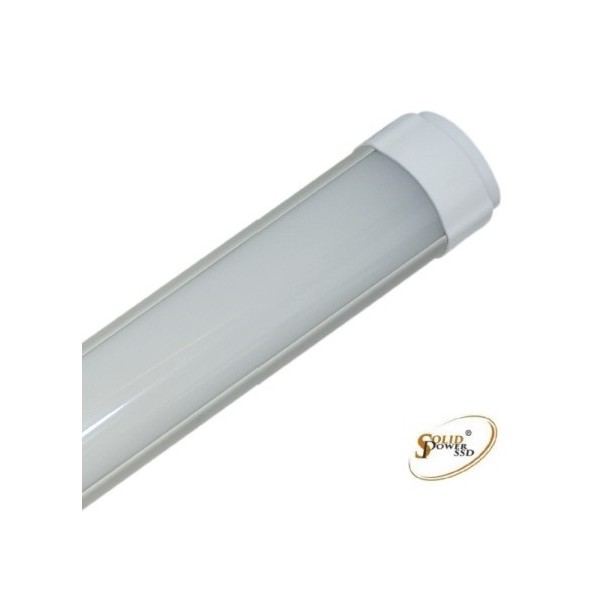

Todo esto se soluciona con las nuevas luminarias led sin driver estancas con tecnología SSD, de potencia eléctrica de 80 W, que nos proporcionan 8400 lúmenes reales que nos garantiza un alumbrado de calidad en zonas que requieran iluminación estanca por el tipo de actividad que se realiza o por existir la posibilidad de agua, bien directamente, bien por condensación o por humedad relativa elevada.

caracteristicas

Además la característica fundamental de esta luminaria es su grado de apertura de 150º, lo que permite un importante nivel lumínico y uniformidad a pesar de no disponer de mucha altura para su colocación, lo que la convierte en la solución ideal en ambientes de trabajo en los que no se puedan colocar campanas industriales por este motivo.

Como características fundamentales de esta luminaria destacamos su resistencia al agua, al polvo y a la corrosión.

Su grado de protección IP65 se completa con salida de cable equipada con juntas de silicona y prensaestopas para garantizar una hermeticidad excelente.

ip65

La luminaria dispone de la opción de poderse instalar empalmando una luminaria con otra y así utilizar una única toma de corriente.

prolongable

En cuanto a los modos de fijación, tiene la posibilidad de fijarse tanto atornillada al techo como colgada mediante suspensor.

fijacion

Las características más sobresalientes de esta luminaria son:

  • -. Rendimiento real del conjunto de hasta 110 lm/w.
  • -. Bajo consumo eléctrico.
  • -. Larga duración y fiabilidad total en condiciones severas.
  • -. No necesita equipos externos.
  • -. Posibilidad de distintas configuraciones de consumo.
  • -. Compatible con luminarias tradicionales.
  • -. Rápida sustitución para adecuación de alumbrados.
  • -. Disponibilidad múltiples rangos temperatura (3.000-5.700K).
  • -. Flujo regulable de 1-100%

hangarLas aplicaciones naturales de este tipo de luminaria gracias a sus características son comercios, hangares, estaciones de servicio, centros de logística, almacenes, astilleros, talleres, centros comerciales, naves Industriales. zonas deportivas, instalaciones bajo condiciones de trabajo no habituales (frío/calor), espacios polvorientos…

garaje

Por todo lo indicado nos atrevemos a decir que la nueva luminaria estanca led sin driver tecnología SSD, totalmente fabricada en España, es la solución ideal para sustitución de pantallas estancas y para instalaciones en zonas comerciales, industriales y de servicios en los que se requiera un elevado nivel lumínico, con una muy buena uniformidad y un consumo mínimo de energía.



Fdo.: César Estañol Amiguet                                                                                         Director comercial de GEALED                                                                                   gealed@ledsindriver.es           www.ledsindriver.es



Made in Spain. Sello de calidad.

Podríamos dar mil razones de peso para comprar productos fabricados en España, empleos directos que se crean en nuestro país, incremento de inversiones que se realizan en nuestra tierra, aumento de la actividad económica que repercute en los comercios y actividades de nuestro alrededor, dinero que se queda próximo a nosotros y no viaja a países lejanos, defensa de nuestro sistema de bienestar y del pago de un salario justo frente a las economías en las que la mano de obra no tiene precio y además las garantías sociales son mínimas…

Y es que defendemos nuestro sistema de bienestar, defendemos un salario justo, defendemos un sistema de pensiones y de asistencia social imprescindible, y sin embargo, apostamos la mayoría de las veces por comprar teniendo en cuenta solo el factor precio, aunque con ello estemos apoyando y favoreciendo la producción en países en los que no existe ese sistema de bienestar, ni salarios justos, ni sistema de pensiones, ni asistencia social…  ¿Cómo queremos luchar por esos valores tan necesarios, si somos los primeros en no defenderlos con nuestras acciones?

sello calidad ssd
El SSD sustituye a la fuente de alimentación, convirtiéndolo en el único producto fiable del mercado LED.

Estos motivos deberían ser más que suficientes para motivar la compra de productos fabricados íntegramente en España, pero en este artículo damos todos estos argumentos como un valor añadido, porque lo que vamos a defender es el producto de mayor calidad del mercado LED al mejor precio, un precio que compite incluso con el producto de importación, aunque como vamos a desgranar no tiene ni punto de comparación.

nuestra fábrica
Fabricamos en España y somos altamente competitivos gracias a la tecnología utilizada.

Y es que la práctica totalidad del producto Led que se compra y vende en España es producto que dispone de la misma materia prima que podemos disponer en España, dado que los fabricantes de semiconductores emisores de luz, y las empresas de encapsulados de los mismos, son grandes multinacionales que venden sus fabricados a todos los fabricantes de luminarias y lámparas led que les quieran comprar.

diseño y fabricación pcb
Diseñamos y fabricamos todo el sistema LED, desde la propia PCB base de la luminaria.
estañado por serigrafía
Estañado por serigrafía.

La diferencia está en una vez dispones de la materia prima, y sabes la luminaria o lámpara led que quieres fabricar, el utilizar la tecnología adecuada, para diseñar el sistema lumínico adecuado en cuanto a disipación de temperatura, CRI, factor de potencia, compatibilidad electromagnética, curva fotométrica y rendimiento que garantice el producto final deseado.

Pues bien, suponiendo que esto lo pueden hacer todas las empresas punteras en iluminación led del mercado, lo que nos diferencia con las grandes potencias del led es el coste de la mano de obra, que parece que es un hándicap, pero que se convierte en ventaja competitiva por las razones que vamos a desarrollar.

Para ser más competitivos, al tener la mano de obra tan barata, realizan todos los procesos que pueden de forma artesanal, con sistemas de soldadura manuales, sistemas de pegado tradicional, sistemas de control de calidad que dependen de las personas…  El resultado, un producto muy económico, pero que analizado en nuestras instalaciones se observa bastante falta de calidad.

pick&place robotizada
pick&place robotizada

Por el contrario, nosotros hemos apostado por la tecnología y la innovación, desde el diseño del sistema led hasta el control de calidad del producto ya terminado, el proceso es totalmente automático, evitando por un lado el problema de sobrecoste por mano de obra que podríamos tener sobre el producto y aumentando a una precisión increíble el control de calidad, que se realiza sobre el 100% del producto que sale al mercado.

horno de convección multizona
horno de convección multizona

Además la innovación se ha hecho patente con el desarrollo del nuevo sistema led sin driver SSD, que elimina la fuente de alimentación tradicional “driver” que llevan el resto de luminarias y lámparas led que realmente son un problema para la fiabilidad del producto, dado que todos los drivers disponen de elementos electrónicos pasivos cuya vida útil máxima oscila entre las 5000 horas y 10000 horas, muy por debajo de lo que indican en sus características técnicas la mayor parte de los fabricantes o distribuidores led de los que nos fiamos.

proceso automatizado
proceso totalmente automatizado

Estamos acostumbrados a trabajar con estándares europeos, no sabemos trabajar sin buscar la calidad y la garantía total, esto nos diferencia del producto led de importación, y sí, somos fabricantes españoles, y eso nos enorgullece, porque la riqueza que creamos se queda en nuestra tierra para generar puestos de trabajo y actividad económica.

clientes y marca
Nuestros clientes avalan nuestra marca

Pero además, nuestro producto es altamente competitivo en precio y la calidad es superior a la mayoría de los productos led existentes en el mercado….  Descúbrelo.



Fdo.: César Estañol Amiguet                                                                                           Director comercial de Gealed                                                                                     www.ledsindriver.es
